مبدل گشتاور پویا با نمایشگر پیچش سنج و نرم افزار کامپیوتر

مدل: ZNJ-204

سنسورهای گشتاور دینامیکی، به نام دیگر حسگرهای گشتاور چرخشی غیر تماسی، اجزای حیاتی در سیستم‌های کالیبراسیون آچار گشتاور هستند که اندازه‌گیری دقیق گشتاور اعمال شده را در حین جبران نیروهای واکنش ارائه می‌کنند.

نظارت بر داده‌های سه‌طرفه: با نمایشگر یکپارچه، گشتاور سنج RS485 یا نظارت بر نرم‌افزار رایانه شخصی

◆ ابعاد:

ZNJ-204 Dynamic Torque Transducer drawing

◆ ویژگی ها و برنامه های کاربردی

سنسور گشتاور واکنش برای کالیبراسیون آچار گشتاور،سیگنال فرکانس خروجی 5 ~ 15 کیلوهرتز یا سیگنال جریان 4 ~ 20 میلی آمپر، مناسب برای انتقال از راه دور.

این ویژگی از نظر اندازه کوچک، استفاده و نصب آسان، سیگنال قوی ضد تداخل-است.

این محصول از نوع غیر تماسی، بدون سایش، بالاترین سرعت 8000 RPM است، مناسب برای شرایط چرخش طولانی مدت با سرعت بالا.

این محصول جدیدی است که توسط شرکت ما بر اساس فناوری ویژه پل کرنش ساخته شده است که برای انواع موقعیت های اندازه گیری گشتاور با حجم کم و سرعت بالا مناسب است.

◆ Tپارامتر فنی

پارامتر	مشخصات
ظرفیت	0-0.1، 0.2، 0.3، 0.5، 1-5، نیوتن متر
حساسیت	1-1.5 میلی ولت / ولت
خروجی صفر	±2% F.S.
غیر خطی-	±0.1,0.3% F.S.
هیسترزیس	کمتر یا مساوی 0.05% FS
تکرارپذیری	کمتر یا مساوی 0.05% FS
خزش	کمتر یا مساوی ± 0.03% FS/30min
تغییر حساسیت دما	0.03٪ FS / 10 درجه
جابجایی دما صفر	0.03٪ FS / 10 درجه
مقاومت ورودی	750±10Ω
مقاومت ورودی	700±5Ω
مقاومت عایق	بزرگتر یا مساوی با5000MΩ/100VDC
ولتاژ تحریک	10-15VDC
محدوده جبران دما	-10 ~ 60درجه
محدوده دمای عملیاتی	-20 ~ 65درجه
اضافه بار ایمن	150% F.S.
اضافه بار نهایی	200% F.S.
اندازه کابل	Ø5.2×3m
اتصال برق	قرمز/E+، سیاه/E{1}}، سبز/S+، سفید/S-
مواد	فولاد ضد زنگ یا آلیاژی

لوازم جانبی اختیاری

	گشتاور سنج، نشانگر لوازم جانبی: ابزار نصب فقط نمایش مقدار گشتاور کابل؛ کابل سنسور گشتاور اختیاری: پشتیبانی از RS232
	نشانگر سرعت لوازم جانبی: ابزار نصب فقط نمایش مقدار سرعت کابل: کابل سنسور گشتاور اختیاری: RS232.

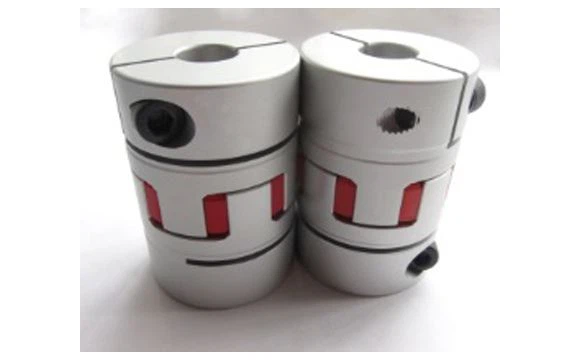

	کوپلینگ ها اتصال شفت آلومینیوم برای ظرفیت کم فولاد آلیاژی برای ظرفیت متوسط فولاد ضد زنگ برای ظرفیت بزرگ
	نرم افزار کامپیوتر 1، پشتیبانی از نمایش داده ها، ذخیره سازی، دانلود. 2، اگر کنتور متصل به آن از این عملکردها پشتیبانی کند، می تواند داده های گشتاور، سرعت و مصرف انرژی را نمایش دهد.
	فرستنده ها: برای تبدیل خروجی mv/v به خروجی آنالوگ، مانند 0-5 ولت / 0-10 ولت / 4-20 میلی آمپر
