فشار سنج برشی فویل لودسل
مدل: سری HA

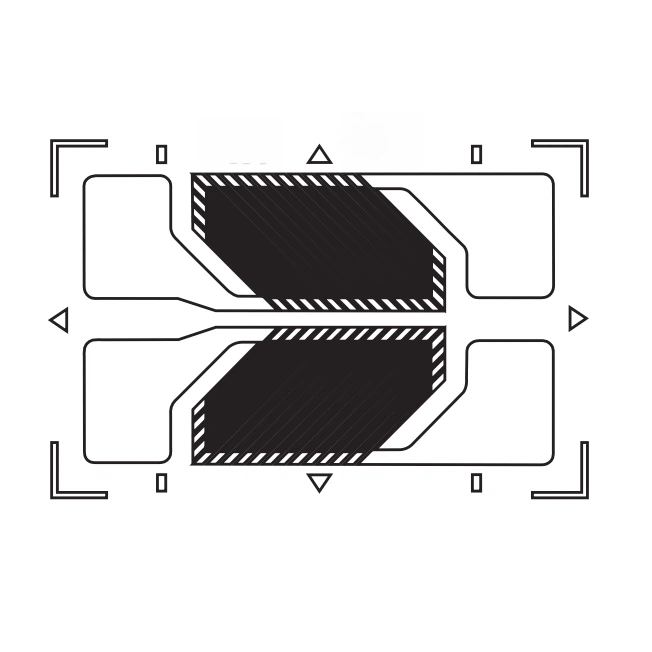

کرنش سنج برشیبرای اندازه گیری کرنش برشی ناشی از گشتاور یا بارگذاری پیچشی طراحی شده اند. آنها می توانند دارای یک یا دو شبکه اندازه گیری متصل به یک حامل واحد باشند. در یک پیکربندی شبکه تک، عنصر کرنش سنج با زاویه 45 درجه نسبت به محور شفت جهت گیری می کند. یک گیج کرنش برشی دو شبکه ای که به عنوان V Rosette نیز شناخته می شود دارای عناصر اندازه گیری در 45 درجه و 135 درجه است. این گیجها معمولاً در کاربردهایی مانند شفتهای موتور و پیشرانهها استفاده میشوند، جایی که میتوان از آنها برای محاسبه توان شفت بر اساس اندازهگیریهای کرنش استفاده کرد.]
مدل: سری HA
مواد حامل: فنولیک آلدهید / پلی آمید / اپوکسی
مواد اندازه گیری: فویل (آلیاژ مس نیکل، کنستانتان یا کارما)
مقاومت: 350,650,1000 اهم
دمای عملیاتی - 30 تا 80 درجه، محدوده جبران دما - 10 تا 80 درجه
دو (2) تا پنج (5) نقطه لحیم کاری، پایداری طولانی مدت.
| مدل | اندازه شبکه (میلی متر) | اندازه پایه (میلی متر) | فاصله شبکه (میلی متر) |
| BF(BA/BE)350-2HA | 2.0×3.7 | 9.0×5.6 | / |
| BF(BA/BE)350-3HA | 2.8×5.5 | 9.7×6.7 | / |
| BF(BA/BE)350-4HA | 3.7×6.4 | 8.5×7.4 | / |
| BF(BA/BE)650-3HA | 2.8×4.7 | 8.8×5.7 | / |
| BF (BA/BE) 1000-3HA | 2.8×5.5 | 9.7×6.7 | / |
| BF (BA/BE) 1000-4HA | 3.8×6.4 | 8.5×7.4 | / |
برنامه های کاربردی:
اندازه گیری بار پیچشی:میلهای محرک، توربینها یا ماشینهای دوار.
پایش سلامت ساختاری:پل ها، تیرها یا اتصالات تحت تنش برشی.
تست هوافضا/خودرو:بالها، اجزای شاسی یا سیستمهای تعلیق.
علم مواد:بررسی خواص برشی در کامپوزیت ها یا آلیاژها
مثال مورد استفاده:
پایش تنش برشی در محور روتور هلیکوپتر:
- گیج های سری HA را در 45 درجه روی سطح شفت نصب کنید.
- از طریق حلقه های لغزنده به سیستم تله متری متصل شوید.
- بارهای پیچشی در زمان واقعی-در حین کار اندازه گیری کنید تا از خرابی خستگی جلوگیری کنید.
- برای اندازه گیری کرنش برشی/پیچشی بهینه شده است
توجه:مدل ها و اندازه های دیگر بنا به درخواست مشتری در دسترس هستند
